CP信号全程为控制引导功能信号 control pilot function，该信号主要用于监控电动汽车和电动汽车供电设备之间(充电桩)交互的功能。 其实很简单，CP信号就是汽车和充电桩之间的握手信号，一种使用PWM调制和幅值交变的通讯方式。

   前言:  新能源汽车越来越多，这导致对充电桩的需求越来越旺盛，本文章将详细描述建立在GB/T18487.1-2015要求之上所设计的交流7Kw(及以下)充电桩的CP信号。

1、什么是CP信号
  CP信号全程为控制引导功能信号 control pilot function，该信号主要用于监控电动汽车和电动汽车供电设备之间(充电桩)交互的功能。
  其实很简单，CP信号就是汽车和充电桩之间的握手信号，一种使用PWM调制和幅值交变的通讯方式。

2、充电枪状态
  充电枪具有如下几种状态：

序号    状态            释义
   1      拔枪            充电枪体与汽车分离状态
   2      插抢            充电枪插入汽车但还未进行充电
   3      充电准备     汽车准备好执行充电，请求充电桩合闸
   4      充电开始     充电桩合闸，向汽车供电
   5      停止充电
3、CP信号

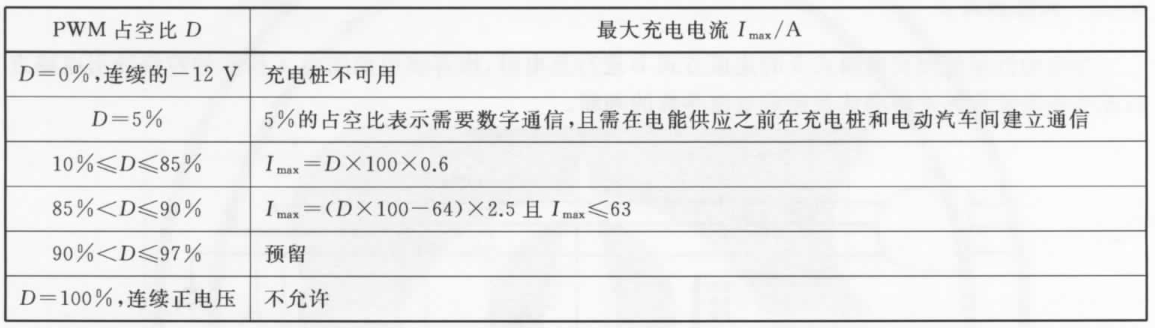

  CP信号对应到充电枪的几个状态，但需要说明的是PWM信号的占空比表示为充电桩最大能提供的充电电流数据。PWM信号的幅值表示充电枪的不同状态序号。

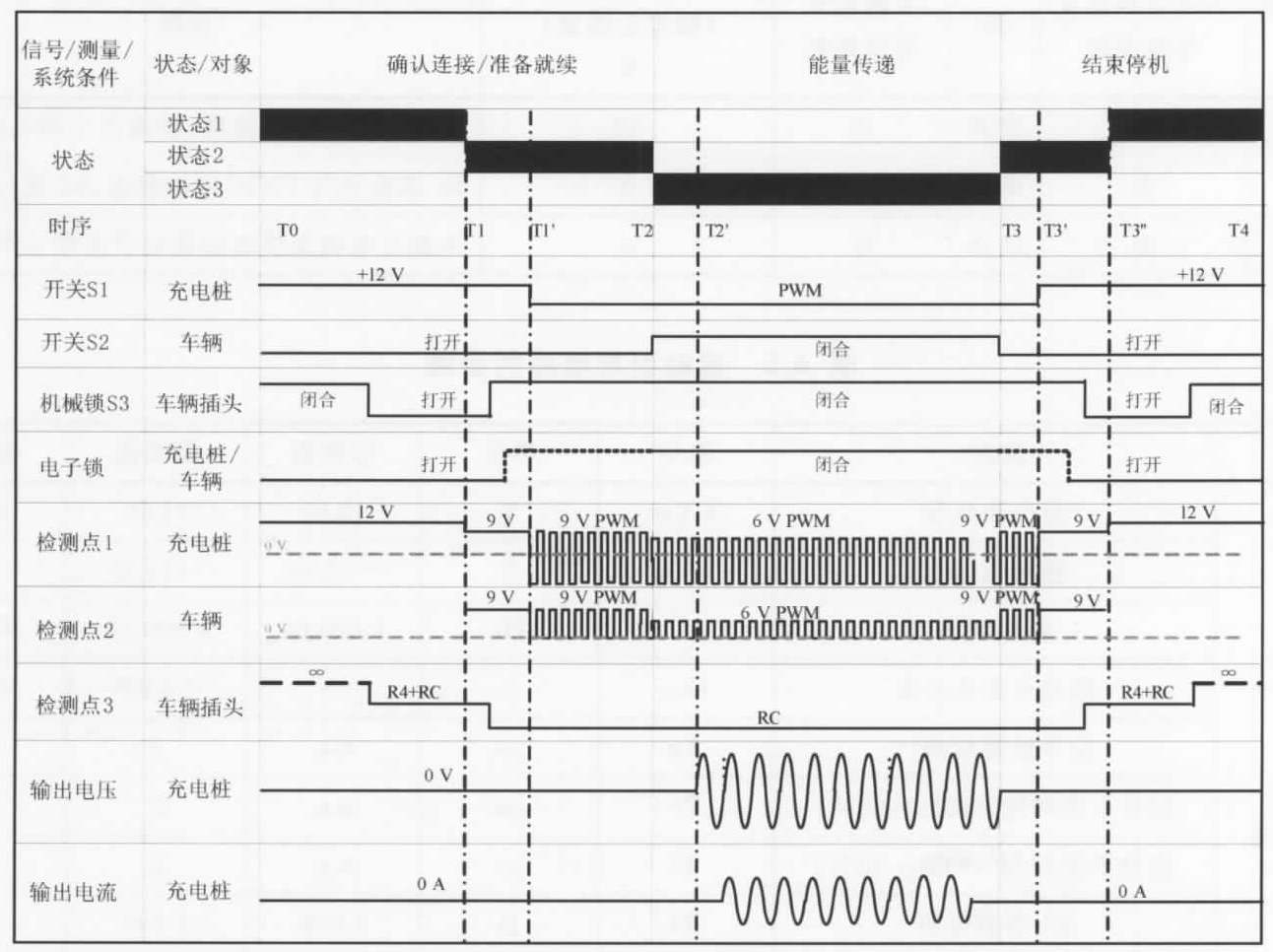

 CP流程：

  
1、充电枪接入汽车前，CP信号为12V高电平；
2、充电枪接入汽车后由于车载充电机中分压电阻的存在，CP信号会跳变为9V；
3、充电桩MCU检测到CP信号跳变为9V后，切换高电平输出为PWM输出；
4、PWM占空比表示充电桩最大输出电流；
5、汽车确认充电信号，将切换车载充电机中分压电阻，使其信号跳变为6V；
6、充电桩MCU检测到CP信号跳变为6V后，主继电器合闸，开始为汽车充电；
7、充电过程中实时检测PWM信号的幅值，当跳变为非6V后，要及时拉闸断电；
————————————————
